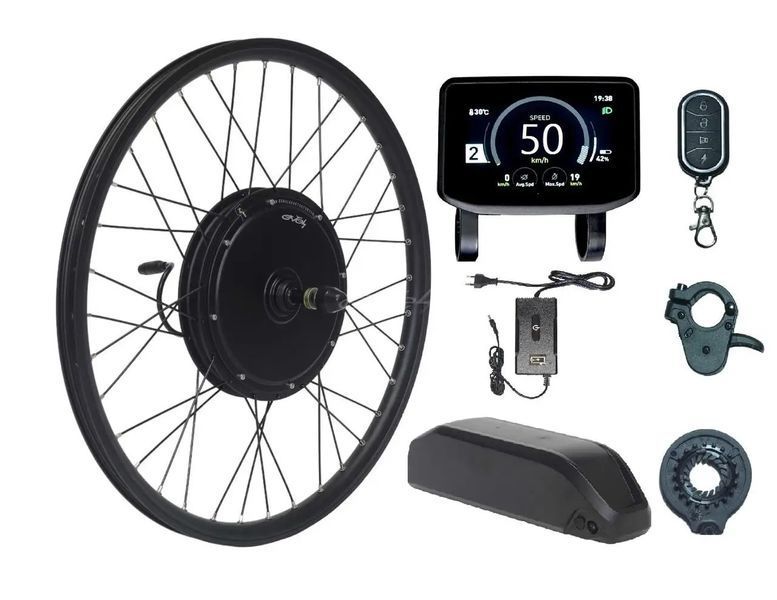

Електровелонабір Evel задній 1000 Вт, прямий привід

Електровелонабір Evel GTS1000 1000 Вт із прямим приводом — це повний комплект для переобладнання звичайного велосипеда на потужний сучасний електровелосипед. Набір поєднує продуктивне мотор-колесо, багатофункціональний контролер Garmata Black Edition V2, кольоровий TFT-дисплей, систему асистування педалям PAS та акумулятор Panasonic на вибір.

Комплект підійде практично для будь-якого велосипеда, за винятком професійних, дуже дорогих або конструктивно специфічних моделей. Встановлення електропривода дозволяє значно розширити можливості звичайного велосипеда та використовувати його для щоденних поїздок, прогулянок і дальніх маршрутів.

Ви можете купити електровелонабір Evel GTS1000 1000 Вт із прямим приводом та вибрати акумулятор Panasonic ємністю 17,5 А·год або 24,5 А·год залежно від необхідного запасу ходу.

Мотор-колесо Evel GTS1000 1000 Вт

Основою комплекту є мотор-колесо Evel GTS1000 потужністю 1000 Вт із прямим приводом. Мотор заспицюваний у подвійний посилений обід, що забезпечує надійність конструкції та дозволяє підібрати розмір колеса під конкретний велосипед.

Доступні такі розміри обода:

• 20";

• 24";

• 26";

• 27,5";

• 28";

• 29".

Необхідний розмір обода вказується в коментарі до замовлення або уточнюється телефоном.

За бажанням замовника мотор-колесо можна заспицювати в інший обід. У такому випадку необхідно вказати необхідні параметри в коментарі до замовлення або повідомити їх менеджеру.

Ширина стандартного обода становить 32 мм, тому на нього можна встановити покришку шириною від 1,5 до 2,7 дюйма.

Покришка до комплекту не входить.

Акумулятор Panasonic 48 В

До комплекту входить літієвий акумулятор Panasonic напругою 48 В. На вибір доступні два варіанти ємності:

• Panasonic 48 В 17,5 А·год;

• Panasonic 48 В 24,5 А·год.

До комплекту також входить зарядний пристрій 4 А.

Акумулятор більшої ємності дозволить збільшити запас енергії та краще підійде для тривалих поїздок.

Заряджання здійснюється за принципом заряджання ноутбука або мобільного телефону: зарядний пристрій підключається до розетки, а після повного заряджання акумулятора процес заряджання припиняється автоматично.

Акумулятор досить важкий, тому під час експлуатації на поганих дорогах рекомендується додатково зафіксувати його стяжним ременем.

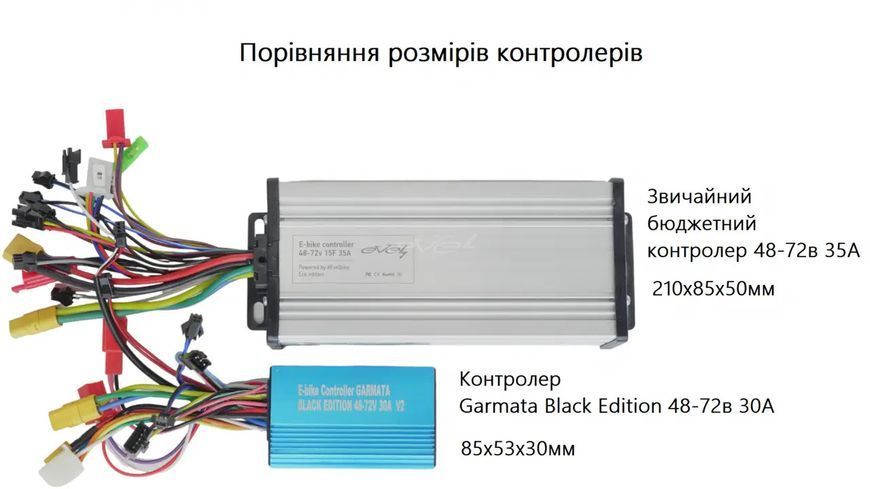

Контролер Garmata Black Edition V2 30 А

До комплекту входить контролер Garmata Black Edition V2 48–72 В 30 А з яскравим кольоровим дисплеєм Black Edition. Контролер оснащений синусоїдальним керуванням та системою коректного асистування педалям.

Пікова потужність налаштовується безпосередньо через меню дисплея та може досягати 30 А або приблизно 1500 Вт.

Для мотор-колеса потужністю 1000 Вт за напруги 48 В рекомендоване налаштування становить 30 А, що відповідає приблизно 1500 Вт.

Контролер має повністю водонепроникний корпус.

PAS — 5 рівнів асистування педалям

Система PAS забезпечує допомогу під час педалювання та дозволяє вибрати один із п’яти рівнів потужності.

Завдяки контролю струму система забезпечує більш плавну роботу навіть із потужним мотором.

Рівень 1:

• 40% швидкості;

• 50% встановленої потужності;

• струм PAS — 8 А.

Рівень 2:

• 55% швидкості;

• 100% встановленої потужності;

• струм PAS — 10 А.

Рівень 3:

• 70% швидкості;

• 100% встановленої потужності;

• струм PAS — 12 А.

Рівень 4:

• 85% швидкості;

• 100% встановленої потужності;

• струм PAS — 14 А.

Рівень 5:

• 100% швидкості;

• 100% встановленої потужності;

• струм PAS — 16 А.

Рекуперація E-Brake EABS

Контролер підтримує функцію рекуперативного гальмування. Оскільки в цьому комплекті використовується мотор-колесо з прямим приводом, рекуперація працює.

Функцію можна ввімкнути або вимкнути через налаштування дисплея. Струм рекуперації становить від 1 до 15 А та залежить від швидкості руху.

Круїз-контроль

Функція Cruise дозволяє підтримувати задану швидкість без постійного утримання ручки газу.

Для активації необхідно утримувати клавішу «вниз» при натиснутій ручці газу під час руху.

Круїз-контроль вимикається при натисканні на гальмівну ручку з відсікачем або при натисканні на ручку газу.

Увага: гальмівні ручки з відсікачем мотор-колеса до комплекту не входять.

Walk — режим поводиря

Функція Walk дозволяє електровелосипеду самостійно рухатися зі швидкістю близько 6 км/год.

Режим буде корисним, якщо велосипед необхідно вести поруч із собою, наприклад під час підйому вгору.

Для активації необхідно утримувати клавішу «вниз» під час ходьби з велосипедом.

Ampage Limit — регулювання струму

Контролер дозволяє регулювати максимальний струм у діапазоні від 1 до 30 А.

Це дає можливість підібрати необхідний режим роботи залежно від характеристик акумулятора, потужності мотора та побажань користувача.

Для економічного режиму та збільшення дальності поїздки струм можна зменшити. Якщо потрібна більш висока динаміка, значення можна збільшити. При цьому слід контролювати нагрівання мотор-колеса та не допускати надмірного навантаження на обмотки.

Voltage — регулювання напруги

Контролер підтримує кілька варіантів номінальної напруги:

• 48 В — робочий діапазон 40–54,6 В;

• 52 В — робочий діапазон 42–58,8 В;

• 60 В — робочий діапазон 48–67,2 В;

• 72 В — робочий діапазон 60–84 В.

Таким чином, контролер розрахований на роботу з акумуляторами номінальною напругою від 48 до 72 В.

Zero Start

Функція Zero Start дозволяє налаштувати режим запуску електротяги з нульової швидкості.

За вимкненої функції спочатку необхідно самостійно привести велосипед у рух, після чого використовувати PAS або ручку газу.

Drive Mode — режим руху

Доступні три режими керування електроприводом:

• 0 — тільки PAS;

• 1 — тільки ручка газу;

• 2 — ручка газу + PAS.

Це дозволяє вибрати найбільш відповідний варіант керування залежно від умов експлуатації.

Автоматичне світло

Дисплей оснащений датчиком освітленості, який може автоматично вмикати систему освітлення з настанням темряви або під час в’їзду в тунель.

Також датчик може регулювати яскравість підсвічування дисплея.

Важливо: потужність системи освітлення, що підключається, не повинна перевищувати 20 Вт. Вихід для підключення фари — 2-контактний роз’єм із двома червоними проводами.

Temp Control

Функція Temp Control дозволяє контролювати температуру контролера.

Інформація про температуру відображається безпосередньо на кольоровому дисплеї, що допомагає контролювати стан системи під час експлуатації.

Кольоровий дисплей Garmata Black Edition

Електровелонабір оснащений високоякісним водонепроникним кольоровим TFT-дисплеєм високої роздільної здатності з глянцевим склом.

Дисплей добре читається як за яскравого сонячного світла, так і в темний час доби.

На дисплеї відображаються:

• поточна швидкість;

• швидкість у км/год або милях;

• годинник;

• час у дорозі;

• дистанція поточної поїздки;

• загальний пробіг;

• поточна потужність;

• максимальна швидкість;

• середня швидкість;

• рівень заряду батареї;

• 5 рівнів потужності;

• температура контролера;

• шкала потужності.

На тильній стороні дисплея передбачено USB-порт 5 В / 0,5 А для заряджання мобільних пристроїв.

Протиугінна система

Контролер оснащений системою захисту від крадіжки:

• звукова сигналізація;

• дистанційне керування;

• два пульти;

• можливість встановити пароль на ввімкнення дисплея.

Це дозволяє додатково захистити електровелосипед від несанкціонованого використання.

Коди помилок

Система діагностики відображає основні коди помилок:

• 07 — помилка фази двигуна;

• 08 — помилка ручки газу;

• 14 — помилка датчика Холла двигуна;

• 30 — помилка з’єднання контролера з дисплеєм.

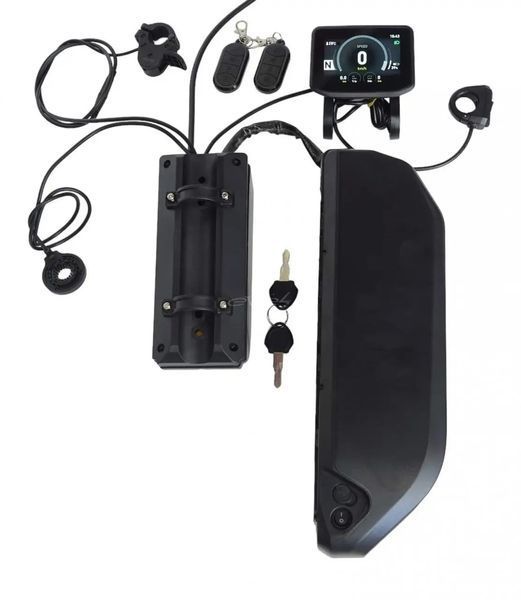

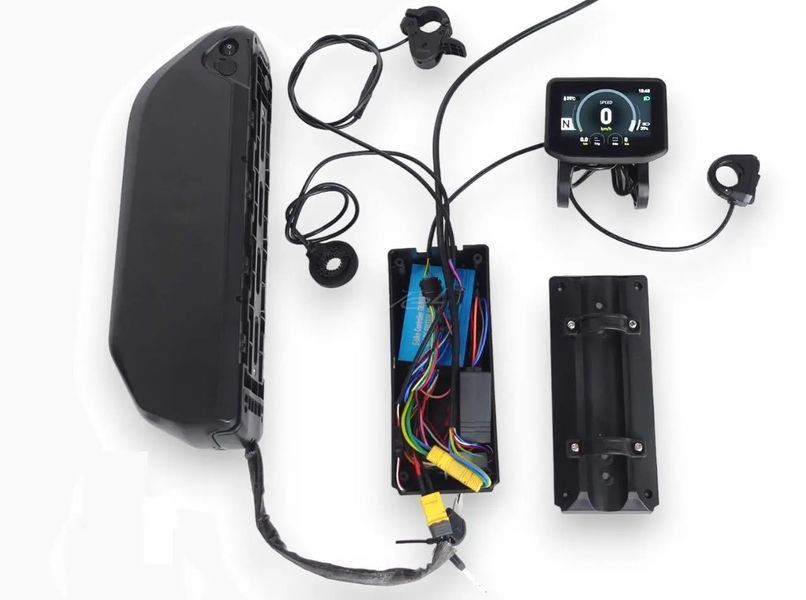

Комплектація контролер-кита

До комплекту входять:

1. Контролер Garmata V2 30 А.

2. Датчик PAS.

3. Кольоровий дисплей Garmata Black Edition.

4. Протиугінна сигналізація з двома пультами.

5. Швидкознімна ручка газу під великий палець.

6. Кнопки керування дисплеєм на кермо.

7. Пластиковий бокс для кріплення компонентів на раму.

Запас ходу та швидкість

Електровелонабір Evel GTS1000 додає приблизно 12 кг до ваги велосипеда, але при цьому дозволяє розвивати швидкість до 50 км/год і долати відстань до 70–100 км без допомоги педалей за відповідних умов експлуатації.

Під час використання педалей запас ходу та ефективність поїздки можуть збільшуватися залежно від фізичної активності велосипедиста та умов руху.

Мотор із прямим приводом не перешкоджає їзді на педальному приводі, тому велосипед можна використовувати як у повністю електричному, так і в комбінованому режимі.

Середній запас ходу в комбінованому режимі «педалі + мотор» з акумулятором 48 В 17,5 А·год становить близько 40–50 км на одному заряді.

Фактичний запас ходу залежить від ваги велосипедиста, рельєфу, температури, дорожнього покриття, обраного режиму потужності та стилю їзди.

Встановлення електровелонабору

Для встановлення комплекту не потрібно повністю переробляти велосипед.

Основні етапи встановлення:

• замінити заднє колесо велосипеда на мотор-колесо Evel GTS1000;

• закріпити акумулятор на рамі за допомогою двох болтів кріплення велосипедного фляготримача;

• встановити контролер у пластиковому боксі;

• прокласти з’єднувальні дроти;

• встановити датчик PAS на вал педалей;

• встановити ручку газу та кнопки керування на кермо;

• підключити дисплей та інші компоненти системи.

Після підключення необхідно перевірити роботу всіх елементів та виконати необхідні налаштування через меню дисплея.

Основні переваги Evel GTS1000

• потужне мотор-колесо 1000 Вт;

• прямий привід;

• заднє розташування мотор-колеса;

• подвійний посилений обід;

• вибір розміру колеса від 20" до 29";

• акумулятор Panasonic 48 В;

• вибір ємності 17,5 або 24,5 А·год;

• зарядний пристрій 4 А;

• контролер Garmata Black Edition V2 30 А;

• пікова потужність до 1500 Вт;

• синусоїдальне керування;

• 5 рівнів PAS;

• рекуперація;

• круїз-контроль;

• режим Walk 6 км/год;

• регулювання струму 1–30 А;

• підтримка напруги 48–72 В;

• температурний контроль;

• протиугінна сигналізація;

• пароль на ввімкнення;

• автоматичне освітлення;

• кольоровий TFT-дисплей;

• USB-порт 5 В / 0,5 А;

• водонепроникний контролер;

• швидкознімна ручка газу;

• можливість використання велосипеда в режимі педального привода.

Технічні характеристики

• Тип: електровелонабір.

• Модель: Evel GTS1000.

• Потужність мотор-колеса: 1000 Вт.

• Тип мотор-колеса: прямий привід.

• Розташування: заднє.

• Напруга акумулятора: 48 В.

• Ємність акумулятора: 17,5 А·год або 24,5 А·год.

• Виробник акумулятора: Panasonic.

• Контролер: Garmata V2.

• Максимальний струм контролера: 30 А.

• Пікова потужність: до 1500 Вт.

• Зарядний пристрій: 4 А.

• PAS: 5 рівнів.

• Круїз-контроль: є.

• Режим Walk: є, 6 км/год.

• Рекуперація: є.

• Діапазон регулювання струму: 1–30 А.

• Підтримувана напруга: 48–72 В.

• Дисплей: Garmata Black Edition, кольоровий TFT.

• USB: 5 В / 0,5 А.

• Протиугінна сигналізація: є.

• Температурний контроль: є.

• Тип обода: подвійний посилений.

• Доступні розміри обода: 20", 24", 26", 27,5", 28", 29".

• Ширина обода: 32 мм.

• Рекомендована ширина покришки: 1,5–2,7".

• Покришка: до комплекту не входить.

• Корпус контролера: водонепроникний.

• Вага комплекту: додає близько 12 кг до ваги велосипеда.

• Максимальна швидкість: до 50 км/год.

• Запас ходу: до 70–100 км без допомоги педалей за відповідних умов.

• Стан: новий.
