Синусный контроллер KUNTENG KT 48V 30A 750-1000W для LCD + включение света

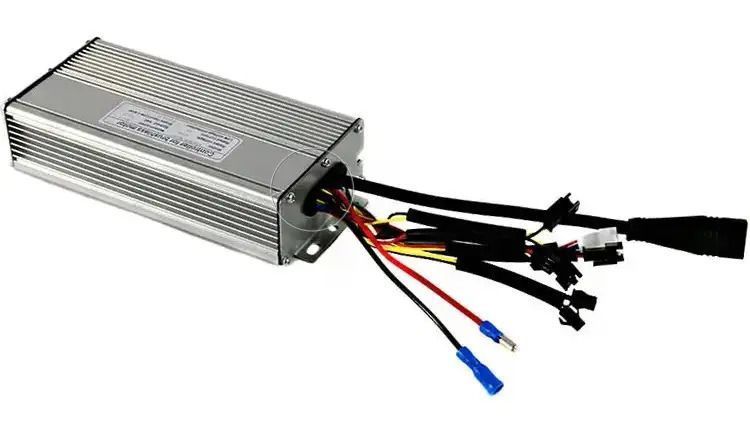

Синусный контроллер KUNTENG KT 48V 30A предназначен для установки на электровелосипеды и совместной работы с мотор-колесами мощностью до 1000 Вт. Модель рассчитана на оборудование с напряжением 48 В и обеспечивает стабильное, плавное и комфортное управление электродвигателем.

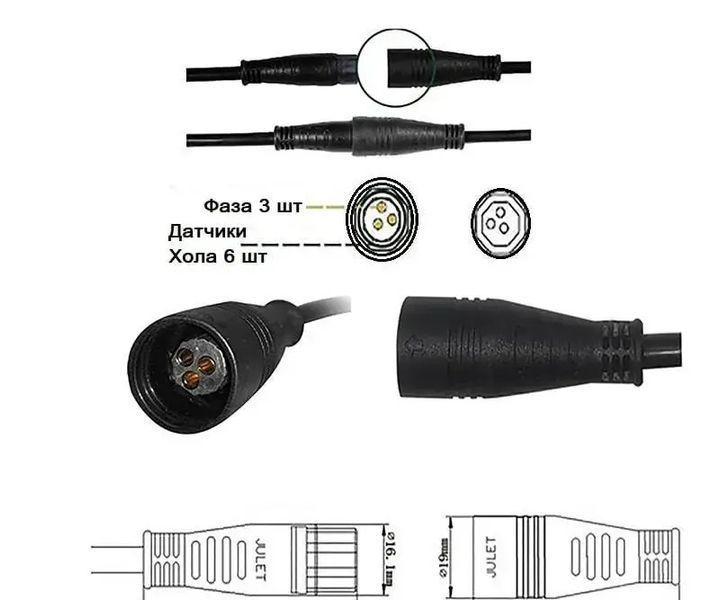

Отличительной особенностью данного контроллера является синусоидальная система управления, благодаря которой мотор-колесо работает более плавно и с меньшим уровнем шума. Контроллер оснащен герметичным разъемом для подключения мотор-колеса, а также двумя отдельными разъемами для передней и задней фары.

Модель поддерживает подключение LED- или LCD-дисплея и оснащена 12 транзисторами MOSFET, что обеспечивает стабильную работу электрической системы и эффективное управление нагрузкой.

Вы можете купить синусный контроллер KUNTENG KT 48V 30A 750-1000W для LCD + включение света в нашем интернет-магазине по доступной цене, а также создать оптимальную конфигурацию в соответствии со своими требованиями.

Основные функции контроллера KUNTENG KT

С помощью данного устройства обеспечиваются:

• стабильное управление мотор-колесом;

• плавное регулирование скорости;

• мягкий и естественный старт;

• работа в режиме имитации управления крутящим моментом;

• поддержка системы PAS;

• возможность использования 5 уровней PAS;

• отключение мотор-колеса при торможении;

• поддержка круиз-контроля;

• подключение LED- или LCD-дисплея;

• подключение передней и задней фары;

• управление освещением с LCD/LED-дисплея.

Удобство и комфорт использования

Синусный контроллер KUNTENG KT 48V 30A разработан для комфортной эксплуатации электровелосипеда. Использование режима имитации управления крутящим моментом позволяет обеспечить плавное начало движения без резких рывков, благодаря чему старт ощущается более естественным.

Система PAS позволяет двигаться в гибридном режиме без использования ручки газа. Ассистирование активируется при вращении педалей, а обороты двигателя подбираются в зависимости от частоты вращения. Предусмотрена возможность использования 5 уровней PAS, что позволяет выбрать оптимальный и экономичный режим движения.

Контроллер оснащен двумя разъемами для подключения ручек тормоза. При использовании соответствующих тормозных ручек осуществляется отключение мотор-колеса, что повышает безопасность эксплуатации.

Подключение освещения и дисплея

Контроллер поддерживает подключение LED- или LCD-дисплея через 5-контактный разъем. С дисплея осуществляется управление основными функциями электрической системы, в том числе включением освещения.

Для передней и задней фары предусмотрены два отдельных 3-контактных разъема. Максимальная нагрузка подключаемой к контроллеру фары не должна превышать 1 А. Превышение допустимой нагрузки может привести к повреждению цепи управления освещением контроллера.

При включении подсветки дисплея на разъемы фар подается напряжение 36 В, поэтому подключаемое освещение должно соответствовать данному напряжению и допустимому току.

Контроллер также может использоваться без дисплея. Для этого в 5-контактный разъем необходимо подключить ответную часть с двумя перемычками: первая перемычка устанавливается между красным и синим проводами, вторая — между желтым и зеленым.

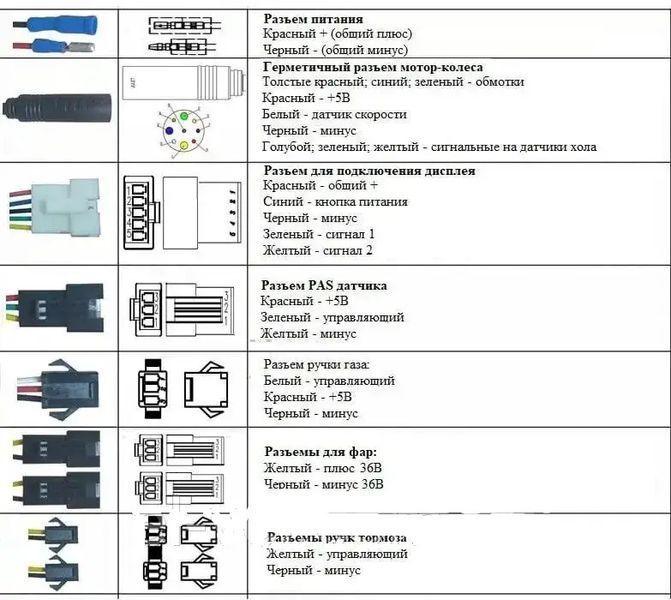

Подключение основных компонентов

Для питания контроллера предусмотрены два провода: красный — положительный контакт, черный — отрицательный. При подключении необходимо строго соблюдать полярность во избежание повреждения контроллера и других компонентов электрической системы.

Для подключения ручки газа используется 3-контактный разъем с проводами красного, черного и белого цвета. Система PAS подключается через отдельный 3-контактный разъем с проводами красного, зеленого и желтого цвета.

Два 2-контактных разъема предназначены для подключения тормозных ручек с функцией отключения мотор-колеса. Перед началом эксплуатации необходимо проверить корректность работы отключения двигателя при нажатии на тормоз.

Преимущества контроллера KUNTENG KT 48V 30A

• напряжение аккумулятора 48 В;

• максимальный рабочий ток 30 А;

• максимальная мощность до 1000 Вт;

• подходит для мотор-колес с датчиками Холла;

• синусоидальное управление;

• более плавная и тихая работа мотор-колеса;

• 12 транзисторов MOSFET;

• плавный старт;

• режим имитации управления крутящим моментом;

• поддержка PAS;

• возможность использования 5 уровней PAS;

• поддержка круиз-контроля;

• отключение мотор-колеса при торможении;

• поддержка LED- и LCD-дисплеев;

• два разъема для передней и задней фары;

• герметичный разъем для мотор-колеса;

• алюминиевый корпус.

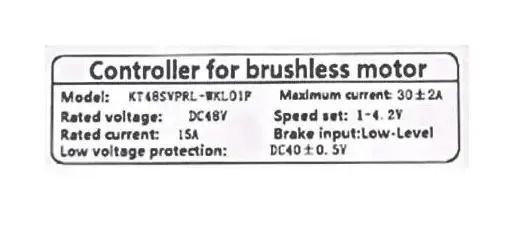

Технические характеристики

• Производитель: KUNTENG

• Серия: KT

• Тип: синусный контроллер для электровелосипеда

• Напряжение батареи: 48 В

• Максимальный рабочий ток: 30 А

• Максимальная мощность: до 1000 Вт

• Рекомендуемая мощность мотор-колеса: 750-1000 Вт

• Тип управления: синусоидальный

• Количество транзисторов MOSFET: 12

• Поддержка датчиков Холла: да

• Поддержка PAS: да

• Уровни PAS: до 5

• Круиз-контроль: да

• Поддержка LED/LCD-дисплея: да

• Отключение мотор-колеса при торможении: да

• Подключение передней фары: да

• Подключение задней фары: да

• Максимальная нагрузка фары: 1 А

• Напряжение на разъемах фар при включении подсветки дисплея: 36 В

• Материал корпуса: алюминий 10А66

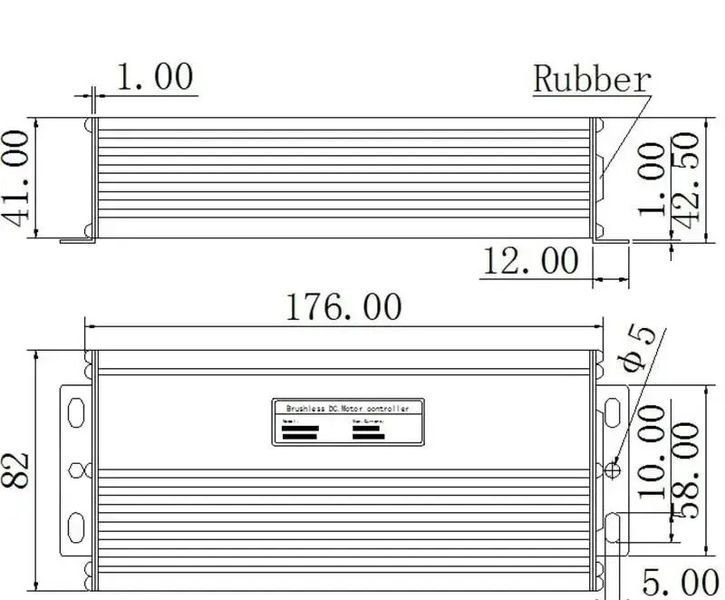

• Габаритные размеры: 176 × 82 × 41 мм

Перед установкой необходимо убедиться в соответствии параметров аккумулятора, мотор-колеса и контроллера. Контроллер рассчитан на работу с системой 48 В, а мощность мотор-колеса не должна превышать допустимые значения.

При подключении всех компонентов необходимо соблюдать полярность и назначение разъемов. Неправильное подключение проводов может привести к выходу из строя контроллера, электродвигателя или других элементов системы.

Перед первой поездкой рекомендуется проверить работу ручки газа, системы PAS, тормозных датчиков, дисплея и освещения. Особое внимание следует уделить корректному отключению мотор-колеса при торможении.
