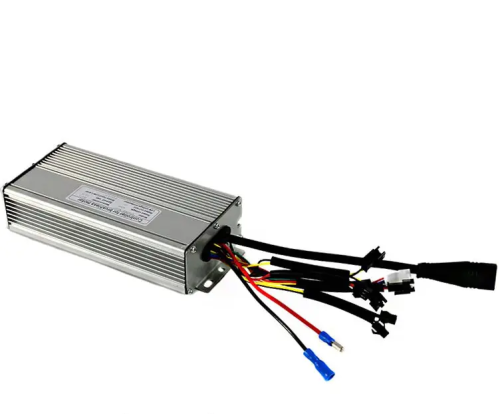

Синусный контроллер KUNTENG KT48 30A 750–1000Вт для LCD с функцией управления освещением

Синусный контроллер KUNTENG KT48 30A 750–1000Вт предназначен для управления бесщёточными мотор-колёсами мощностью до 1000 Вт, работающими от аккумуляторной батареи напряжением 48 В. Модель построена на современной элементной базе KUNTENG и обеспечивает тихую, плавную и эффективную работу электродвигателя, высокий КПД и комфортное управление электровелосипедом.

Контроллер выполнен в прочном алюминиевом корпусе из сплава 10А66, который эффективно отводит тепло от силовых компонентов и обеспечивает стабильную работу электроники даже при длительных нагрузках. Благодаря качественной элементной базе устройство подходит как для ремонта штатной системы, так и для модернизации электротранспорта.

Синусное управление двигателем

Главной особенностью модели является использование синусоидального алгоритма управления двигателем. По сравнению с контроллерами, работающими на прямоугольных импульсах, синусное управление обеспечивает значительно более тихую работу мотор-колеса, снижает уровень вибраций и делает движение максимально плавным.

Для комфортного начала движения используется режим имитации управления крутящим моментом. Благодаря этому электровелосипед начинает движение естественно, без рывков и резких ускорений, что уменьшает нагрузку на трансмиссию и повышает комфорт ежедневной эксплуатации.

Контроллер полностью совместим со всеми бесщёточными двигателями, оснащёнными датчиками Холла.

Работа с системой 48 В

Контроллер рассчитан на использование с аккумуляторной батареей напряжением 48 В и предназначен для мотор-колёс мощностью от 750 до 1000 Вт.

Максимальный рабочий ток 30 А обеспечивает высокий крутящий момент, уверенное ускорение и стабильную работу двигателя даже при движении в подъёмы и под высокой нагрузкой.

Силовая часть построена на базе 12 MOSFET-транзисторов, обеспечивающих высокую эффективность преобразования энергии и надёжную работу силовой электроники.

Совместимость с LED- и LCD-дисплеями

Контроллер поддерживает подключение фирменных LED- и LCD-дисплеев KUNTENG, которые позволяют полностью контролировать параметры работы электровелосипеда.

На дисплей выводятся:

• текущая скорость;

• уровень заряда аккумулятора;

• выбранный уровень ассистирования;

• общий и суточный пробег;

• сервисная информация;

• коды ошибок;

• дополнительные параметры работы контроллера.

Для работы контроллера без дисплея необходимо установить специальную сервисную перемычку в 5-контактный разъём. Используются две перемычки: красный + синий (включение питания) и жёлтый + зелёный (сигнальные линии).

Функция управления освещением

Одним из главных преимуществ данной модели является наличие двух отдельных разъёмов для подключения передней и задней фары.

Управление освещением осуществляется непосредственно с LED- или LCD-дисплея. При включении подсветки дисплея на разъёмы освещения автоматически подаётся напряжение, благодаря чему передняя и задняя фары включаются одновременно.

Максимальный ток подключаемого освещения не должен превышать 1 А. Соблюдение этого ограничения обеспечивает надёжную работу встроенного блока управления освещением и предотвращает его повреждение.

Поддержка системы PAS

Контроллер поддерживает систему PAS (Pedal Assist System), позволяющую двигателю автоматически включаться во время вращения педалей.

При использовании совместимого дисплея пользователь может выбрать один из пяти уровней ассистирования. Система автоматически регулирует мощность двигателя в зависимости от интенсивности педалирования, что делает поездку более комфортной и экономичной.

Использование PAS позволяет значительно увеличить запас хода электровелосипеда и снизить расход энергии аккумулятора.

Подключение оборудования

Контроллер оснащён всеми необходимыми разъёмами для подключения основных компонентов электротранспорта.

Модель имеет:

• два силовых провода питания аккумулятора (красный «+», чёрный «−»);

• герметичный разъём подключения мотор-колеса;

• 3-контактный разъём для подключения ручки газа;

• 3-контактный разъём для подключения системы PAS;

• 5-контактный разъём для подключения LED- или LCD-дисплея;

• два 2-контактных разъёма для подключения тормозных ручек с функцией отключения двигателя;

• два 3-контактных разъёма для подключения передней и задней фары.

Продуманная схема подключения обеспечивает быстрый монтаж контроллера и совместимость с большинством современных комплектов электрификации велосипедов.

Комплексная система защиты

Контроллер KUNTENG KT48 30A оснащён современной многоуровневой системой защиты, обеспечивающей безопасную работу двигателя, аккумуляторной батареи и силовой электроники.

Для повышения надёжности реализованы следующие функции защиты:

• защита от перегрузки по току;

• защита от перегрева силовых компонентов;

• защита от перенапряжения;

• защита от пониженного напряжения аккумуляторной батареи;

• защита от переполюсовки питания;

• задержка запуска электродвигателя;

• защита при отсутствии одной из фаз двигателя;

• дополнительные электронные системы защиты оборудования.

Комплекс защит значительно увеличивает срок службы контроллера, предотвращает повреждение силовой электроники и обеспечивает стабильную работу электровелосипеда даже в сложных условиях эксплуатации.

Надёжность конструкции

Контроллер изготовлен в прочном алюминиевом корпусе из сплава 10А66, который эффективно выполняет функцию радиатора охлаждения силовых MOSFET-транзисторов.

Силовая часть построена на базе 12 MOSFET-транзисторов, что обеспечивает стабильную работу двигателя мощностью до 1000 Вт при максимальном рабочем токе 30 А.

Компактные размеры корпуса позволяют установить контроллер практически в любой аккумуляторный бокс или монтажный отсек электровелосипеда.

Вы можете купить синусный контроллер KUNTENG KT48 30A 750–1000Вт для LCD с функцией управления освещением для ремонта, модернизации или сборки электровелосипеда с бесщёточным мотор-колесом мощностью до 1000 Вт. Благодаря синусоидальному алгоритму управления двигатель работает значительно тише, плавнее и эффективнее по сравнению с обычными контроллерами.

Преимущества модели

• Для аккумуляторных батарей напряжением 48 В.

• Для бесщёточных мотор-колёс мощностью 750–1000 Вт.

• Максимальный рабочий ток — 30 А.

• Синусоидальное управление двигателем.

• Плавный старт с имитацией управления крутящим моментом.

• 12 силовых MOSFET-транзисторов.

• Поддержка LED- и LCD-дисплеев.

• Герметичный разъём подключения мотор-колеса.

• Управление передней и задней фарой с дисплея.

• Поддержка системы PAS.

• Поддержка круиз-контроля.

• Автоматическое отключение двигателя при торможении.

• Комплексная система электронной защиты.

• Прочный алюминиевый корпус.

Особенности модели

• Синусный контроллер для электровелосипеда.

• Рабочее напряжение — 48 В.

• Максимальная мощность двигателя — 1000 Вт.

• Максимальный рабочий ток — 30 А.

• Количество MOSFET-транзисторов — 12.

• Поддержка LED- и LCD-дисплеев.

• Герметичный разъём подключения мотор-колеса.

• Подключение ручки газа через 3-контактный разъём.

• Подключение системы PAS через 3-контактный разъём.

• Подключение дисплея через 5-контактный разъём.

• Два 2-контактных разъёма тормозных ручек.

• Два 3-контактных разъёма для подключения передней и задней фары.

• Возможность работы без дисплея при использовании сервисной перемычки.

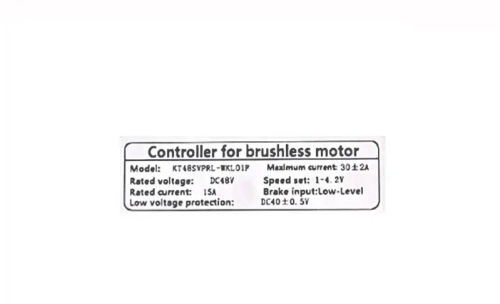

Технические характеристики

• Модель: KUNTENG KT48 30A.

• Тип: синусный контроллер для электровелосипеда.

• Тип управления: синусоидальный (Sine Wave).

• Напряжение питания: 48 В.

• Максимальная мощность двигателя: до 1000 Вт.

• Максимальный рабочий ток: 30 А.

• Количество MOSFET-транзисторов: 12.

• Поддержка дисплеев: LED, LCD.

• Поддержка PAS: есть.

• Поддержка круиз-контроля: есть.

• Управление освещением: есть.

• Максимальная нагрузка на выход освещения: 1 А.

• Разъём мотор-колеса: герметичный.

• Разъём ручки газа: 3-контактный.

• Разъём PAS: 3-контактный.

• Разъём дисплея: 5-контактный.

• Разъёмы тормозных ручек: 2 × 2-контактных.

• Разъёмы освещения: 2 × 3-контактных.

• Материал корпуса: алюминиевый сплав 10А66.

• Габаритные размеры: 176 × 82 × 41 мм.
