Контролер KUNTENG 36В 15A до 350Вт для LCD (в корпус АКБ ATLAS)

Контролер KUNTENG 36В 15A для мотор-коліс 250-350Вт. Він розрахований для роботи з обладнанням напругою 36В. Відмінною особливістю даної моделі є - герметичні роз'єми на елементи керування і мотор-колесо, та можливість підлючення LED або LSD дисплея. Цей контролер: з синусоїдальним імпульсами управління.

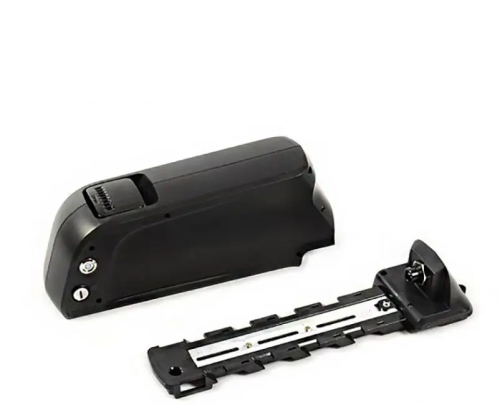

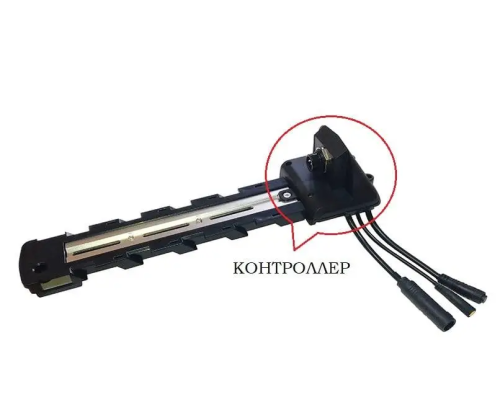

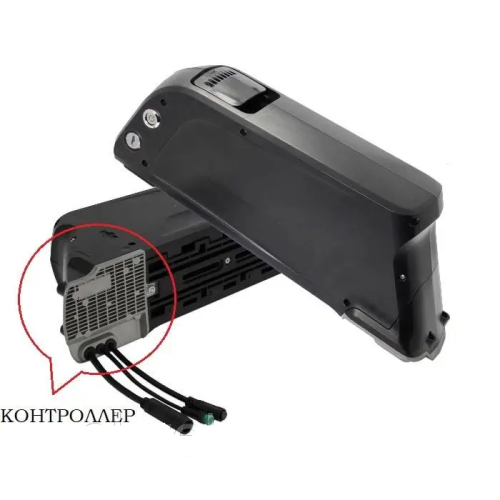

Контролер призначений для штатного встановлення в корпус "ATLAS" літій-іонної акумуляторної батареї. При цьому використовується загальний дизайн контролера і літій-іонного акумулятора, з плавними лініями і стильним зовнішнім виглядом;

Завдяки високій ступеню тепловіддачі - контролер ефективно знижує температуру і продовжує час розряду літієвої батареї на одному заряді;

Технічні параметри:

• напруга батареї 36В,
• діапазон робочого струму 7-15А,
• максимальна потужність 350Вт.

Контролер підтримує наступні функції:

• підключення LED або LCD дисплея;
• відключення двигуна при гальмуванні;
• асистування 5 рівнів (з допомогою дисплея);
• програмування роботи ручки газу (за допомогою дисплея)
• круїз-контроль (з допомогою дисплея);
• рекуперація (з допомогою дисплея);

У комплекті з даними контролер потрібно купувати з'єднувальний кабель для підключення елементів управління.

Щоб забезпечити плавний пуск электровелосипеда використовується режим імітації управління крутним моментом. При цьому початок руху буде плавним і природним.

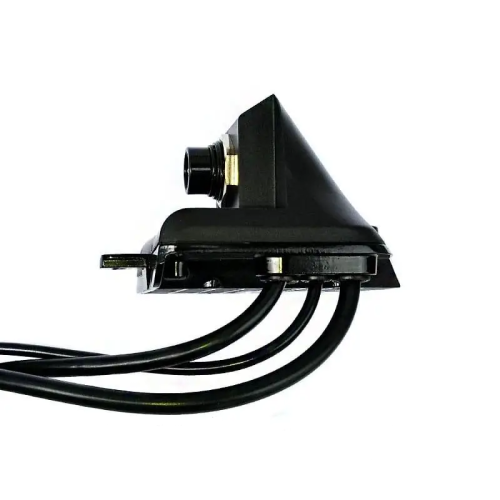

Роз'єми контролера:

• для підключення живлення виведені 2 дроти: чорний - мінус, червоний - плюс;
• круглий герметичний роз'єм на 9 контактів, для підключення мотор-колеса;
• круглий герметичний роз'єм на 8 контактів, до якого підключається кабель для елементів керування:
  • 3 контактний круглий герметичний роз'єм для ручки газу;
  • два 2 контактних круглий герметичних роз'єму для ручок гальма або датчиком гальма з функцією відключення мотор-колеса;
  • 5 контактний круглий герметичний роз'єм для підключення LED або LCD дисплея;
• круглий герметичний 3-х контактний роз'єм для підключення системи PAS - система (Pedal Assist System) асистування педалей.

Безпека електронних систем пристрою і безпеку руху велосипеда в даних контролерах досягається кількома ступенями захисту, такими як:

1. затримка запуску електродвигуна,
2. захист від перевантаження по струму;
3. захист від перегріву;
4. захист від перенапруги;
5. захист від переполюсовки харчування
6. знижена напруга;
7. відсутність фази і т. д.,

Цей контролер підійде для всіх видів двигунів з датчиком холу.

Колірна карта проводів роз'єми для підключення елементів управління:

• чорний - загальний "-"
• червоний - "+"
• синій - кнопка включення
• зелений - дата
• жовтий - дата
• фіолетовий - +5 газу
• сірий - сигнальний "газу"
• білий - гальмо (з мінусом)

Комплектація і характеристики можуть змінюватись виробником без попередження!
